Бронированный кабель: виды и монтаж от эксперта

Данная статья опубликована на правах рекламы.

Приветствую! Меня зовут Игорь, работаю в компании kabelirkutsk.ru с промышленными кабелями уже много лет. Сегодня опять затронем тему бронированных кабельных изделий, о чем-то вам сегодня расскажу из практики. Да-да, именно про броню и все нюансы монтажа.

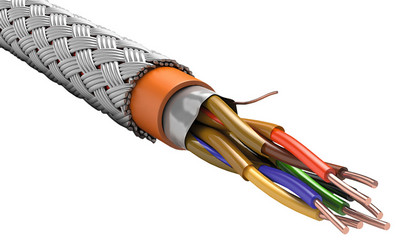

Конструкция и назначение брони

В этой статье я расскажу про защитные оболочки кабелей, которые называем бронёй. На первом этапе нужно разобраться, что вообще представляет собой броня. По сути, это дополнительный защитный слой между изоляцией жил и внешней оболочкой. Вот соответственно, основная задача брони — защита от механических повреждений при прокладке в грунте, под дорогами, в производственных помещениях.

Дело в том, что обычная ПВХ-оболочка не выдерживает серьёзных нагрузок. Допустим, прокладываем магистраль под проезжей частью — без брони кабель раздавит за пару месяцев. То есть броня работает как силовой каркас, принимающий на себя продольные и поперечные нагрузки.

Виды бронирования

Разберём самые актуальные типы брони, которые встречаются в промышленности. На данный момент существует несколько основных конструкций.

Стальная ленточная броня

Это бешеные цифры по распространённости — в большинстве случаев используется именно она. Суть в том, что поверх изоляции накладываются две стальные оцинкованные ленты внахлёст. Вот, то есть получается двухслойная защита. Лично я такую броню вижу чаще всего на кабелях напряжением от одного до тридцати пяти киловольт.

Как правило, толщина ленты составляет от нуля целых двух до нуля целых восьми миллиметров. Опять же, чем выше номинальное напряжение и диаметр кабеля, тем толще лента. Вот потому что нагрузки при монтаже силовых магистралей существенные.

Проволочная броня

Здесь такой момент: вместо лент используются стальные оцинкованные проволоки, навитые по спирали. Как бы, проволочная броня даёт большую гибкость, что важно для кабелей, которые прокладываются в условиях частых изгибов. Например, на подвижных объектах или при переходах через неровный рельеф.

Значит, диаметр проволоки обычно от полутора до трёх миллиметров. В принципе, чем меньше диаметр проволоки и больше их количество, тем эластичнее получается конструкция. Но и стоимость, соответственно, растёт.

Броня из плоских проволок

Рассмотрим, что работало ранее для особых условий. Суть здесь в чем: плоские проволоки укладываются вплотную друг к другу, создавая практически сплошной металлический экран. Так сказать, это самый передовой вариант для кабелей, где нужна не только механическая защита, но и экранирование от электромагнитных помех.

На практике такие кабели ставим там, где идут мощные электромагнитные поля — рядом с трансформаторными подстанциями, в энергоёмких производствах. Вот, дальше расскажу про особенности применения.

Где применяются бронированные кабели

Стоит заранее разобрать конкретные области использования. То есть там, где без брони просто не обойтись.

Привет всем, кто сталкивался с прокладкой в траншеях! Вот и основное применение — подземная прокладка. Короче, грунт давит, могут попадаться камни, корни деревьев, плюс сезонные подвижки почвы. Здесь без брони кабель долго не протянет.

Моя команда использует бронированные кабели при переходах под автодорогами и железнодорожными путями. Скорее всего, нагрузки там максимальные. Вот, и соответственно, выбираем ленточную или проволочную броню в зависимости от условий.

Ещё один момент — промышленные объекы. Ну вот, на заводах, в цехах, где техника постоянно перемещается, кабели лежат на полу или в лотках. Очень актуальная тема для производств с агрессивной средой. Это работает практически в любых нишах промышленности.

Особенности монтажа

Ладно, переходим к практике. Что делать при монтаже бронированных кабелей? Затронули следующие темы: подготовка, соединение, заземление.

Подготовка к прокладке

На первом этапе готовим трассу. То есть траншея должна быть без острых камней и обломков. Всмысле, любой острый предмет может повредить оболочку при протяжке. По моему мнению, дно траншеи лучше присыпать песчаной подушкой толщиной сантиметров десять.

Обсудили следующие темы с заказчиками: радиус изгиба. Вот, то есть для бронированных кабелей минимальный радиус изгиба больше, чем для обычных. Как правило, это десять-пятнадцать диаметров кабеля. Не рекомендую делать резкие повороты — броня может треснуть, потеряет свои защитные свойства.

Соединение и оконцевание

Вот, то есть при соединении кабелей нужно правильно обработать концы. Снимаем внешнюю оболочку, аккуратно разматываем или срезаем броню. Так вот, важный момент: броню нужно заземлить. Это один из самых эффективных способов избежать наведённых токов и обеспечить электробезопасность.

Могу рекомендовать использовать специальные соединительные и концевые муфты для бронированных кабелей. В общем, там предусмотрены контакты для заземления брони. Можно поставить и обычную муфту, но тогда придётся вручную делать заземляющий отвод от брони.

Заземление брони

Общие рекомендации такие: броня обязательно должна быть заземлена хотя бы с одного конца, а лучше — с обоих. Соответственно, при одностороннем заземлении исключаем образование замкнутого контура для наведённых токов. Вот и соответственно, в сетях с глухозаземлённой нейтралью это критично.

Что это значит на практике? Берём медный проводник сечением не меньше шести квадратных миллиметров, зажимаем его специальным хомутом на броне и подключаем к заземляющей шине. Высокоэффективный инструмент — хомуты из нержавеющей стали с болтовым соединением. Удаётся достигать классных результатов по надёжности контакта.

Типичные ошибки при монтаже

Здравствуйте дорогие друзья, сейчас расскажу про косяки, которые вижу регулярно. Самый передовой помощник в работе — опыт и внимательность. Куда вообще всё катится, если монтажники игнорируют элементарные правила.

Первое — перегиб кабеля при прокладке. Броня трескается, и весь смысл защиты теряется. Второе — отсутствие песчаной подушки в траншее. Третье — незаземлённая броня. Это бешеные цифры по количеству аварий из-за пробоя изоляции.

Сейчас это самый передовой вопрос в обучении монтажников. Разлетаются как горячие пирожки материалы по технике безопасности, но на объектах всё равно встречаю нарушения. Зачем это делать через пень-колоду, если есть нормы и стандарты?

Ответы на популярные вопросы

Какие результаты можно достичь правильным монтажом бронированного кабеля?

Как это работает: при грамотной прокладке и заземлении срок службы кабеля достигает тридцати-сорока лет даже в тяжёлых условиях. Основные этапы — подготовка трассы, контроль радиуса изгиба, качественное заземление брони. Это гарантирует надёжность и безопасность.

Можно ли прокладывать бронированный кабель без траншеи?

Поехали за орехами, как говорится. Теоретически можно, но нежелательно. Броня защищает от механических повреждений, но не от ультрафиолета и перепадов температур. Если прокладка по воздуху — лучше использовать кабель в защитной трубе или специальном коробе.

Вместо заключения

Резюмируем: бронированные кабели — незаменимая вещь для подземной прокладки и промышленных объектов. Что в итоге важно помнить? Правильный выбор типа брони, соблюдение радиусов изгиба, обязательное заземление и качественная подготовка трассы. Вот, то есть следуя этим простым правилам, получите надёжную и безопасную кабельную линию на долгие годы.
